依托在智能工程设计与数字化交付领域的长期积累，云智数创推出了“图纸与报告智能抽取服务”，通过AI识别、OCR解析、工程规则引擎以及人工校核相结合的方式，实现工程图纸与技术报告的结构化数据提取、标准化整理与数字化交付，帮助企业快速构建可检索、可分析、可复用的工程数据资产体系。
工程模型智能抽图服务将基于工程三维模型，实现二维图纸自动生成与标准化输出，提升工程设计效率与数字化交付能力。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
服务概述
在传统工程设计过程中，大量二维图纸依赖设计人员手工整理与绘制，不仅工作量大，而且在模型修改后容易出现图纸更新不及时、数据不一致等问题。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
云智数创（CIDIGITAL）推出“工程模型智能抽图服务”，基于三维设计模型与工程数据库，实现二维工程图纸的自动化生成、批量输出与标准化管理，帮助企业构建模型驱动的数字化设计体系。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
服务内容

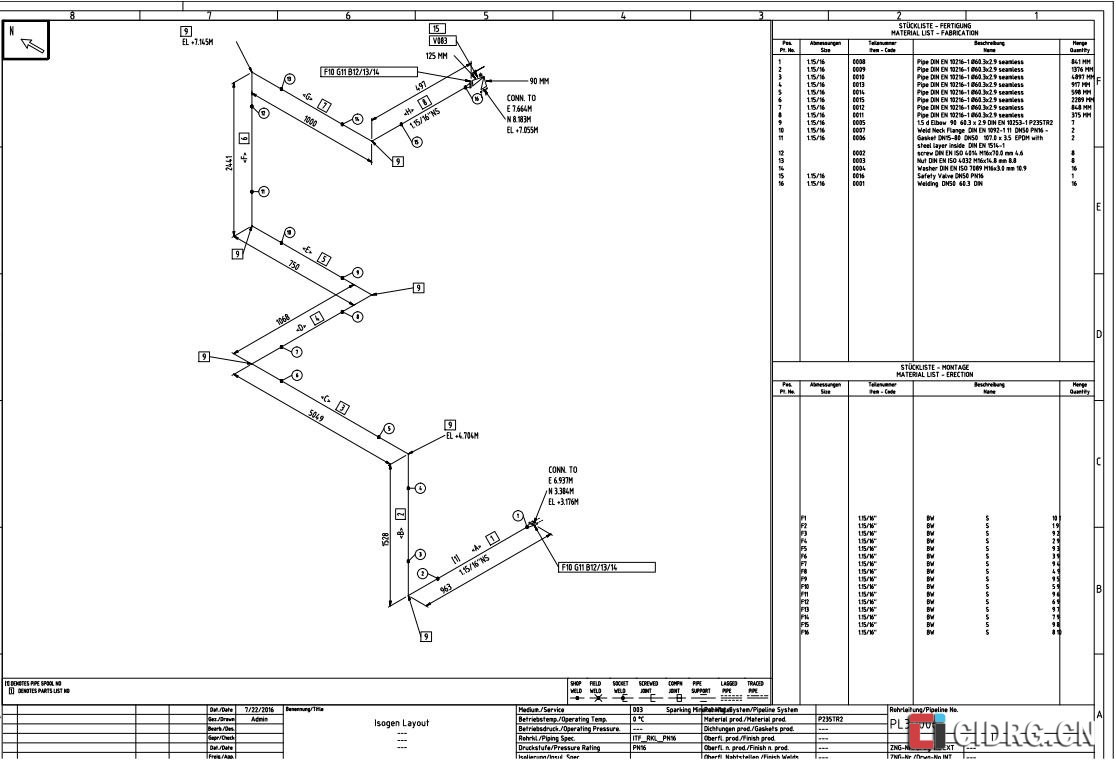

管道轴测图自动生成（ISO）
基于三维管道模型自动生成：文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
- 管道轴测图
- 焊口信息
- 尺寸标注
- 材料统计
- 支吊架信息
- 管件编号
支持批量自动出图与统一标准管理。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
平面布置图自动生成
自动生成：文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
- 管道平面图
- 设备布置图
- 综合布置图
- 电缆桥架图
- 支吊架布置图
实现二维成果与三维模型自动关联。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
工艺与电仪图纸生成
支持：文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
- PFD工艺流程图
- P&ID工艺管道仪表流程图
- 单线图
- 电气辅助图纸
- 仪表安装图
满足多专业协同设计需求。文章源自云智数创-https://www.cidrg.cn/services/extraction/631.html
图纸标准化输出
支持企业统一：
- 图框模板
- 图纸编号规则
- 出图标准
- 图层规范
- 批量打印规则
提升工程交付标准化水平。
核心技术优势
模型驱动自动出图
直接基于三维模型生成二维图纸，避免重复绘图。
图纸自动更新
模型修改后，可同步更新相关图纸，减少人工维护工作量。
提升设计效率
相比传统人工制图，可大幅缩短出图周期。
降低设计错误率
减少人为操作导致的尺寸、编号与材料错误。
支持批量化交付
适用于大型EPC项目及复杂装置工程的批量图纸输出需求。
支持平台
云智数创支持主流工程设计平台：
- AVEVA PDMS / E3D
- Hexagon Smart 3D（SP3D）
- SmartPlant 系列
- AutoCAD Plant 3D
- Bentley OpenPlant
- PDS
- Revit
- 国产化工程设计平台
并支持定制化接口开发与系统集成。
典型应用场景
EPC工程项目
实现大规模图纸自动化交付。
油气与化工装置
提升复杂管网系统设计效率。
海外工程项目
满足国际化标准交付要求。
数字化工厂建设
建立模型驱动的工程设计体系。
为什么选择云智数创
云智数创长期专注于：
- 智能工程设计
- 数字化交付
- 智能P&ID
- 工程数据治理
- 工程数字化平台开发
帮助客户实现从“二维制图”向“模型驱动交付”的升级。
从二维绘图走向智能设计
未来工程设计的核心，将是基于统一模型的数据驱动与自动化交付。
云智数创致力于帮助工程企业实现：
- 自动化出图
- 模型驱动设计
- 标准化交付
- 数字化工程建设
让工程设计更加高效、智能与可持续化。
