PDSOFT P&ID 工艺自控流程图设计系统

PDSOFT P&ID 工艺自控流程图设计系统 V3.0,提供计算机辅助工厂工艺自控流程图设计的功能,主要包括丰富的符号库和参数库作为软件的底层图形和数据支持,提供强大的符号库及参数库的库管理功能,强大的图纸绘制功能,灵活的图纸编辑功能,全自动标注功能,全自动工程消隐功能,自动生成基于表格模板的管线表和材料表,自定义表格模板功能,与PDSOFT三维管道设计与管理系统的接口并进行一致性检查。

PDSOFT P&ID 能够实现快速绘制P&ID图,提供P&ID的参数化编辑、智能消隐、自动标注、材料表生成等功能。该系统绘制的P&ID图中的管道工艺属性可以导入到PDSOFT 3DPiping中,并能利用PDSOFT PipeChecking实现与三维管道模型的一致性检查。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

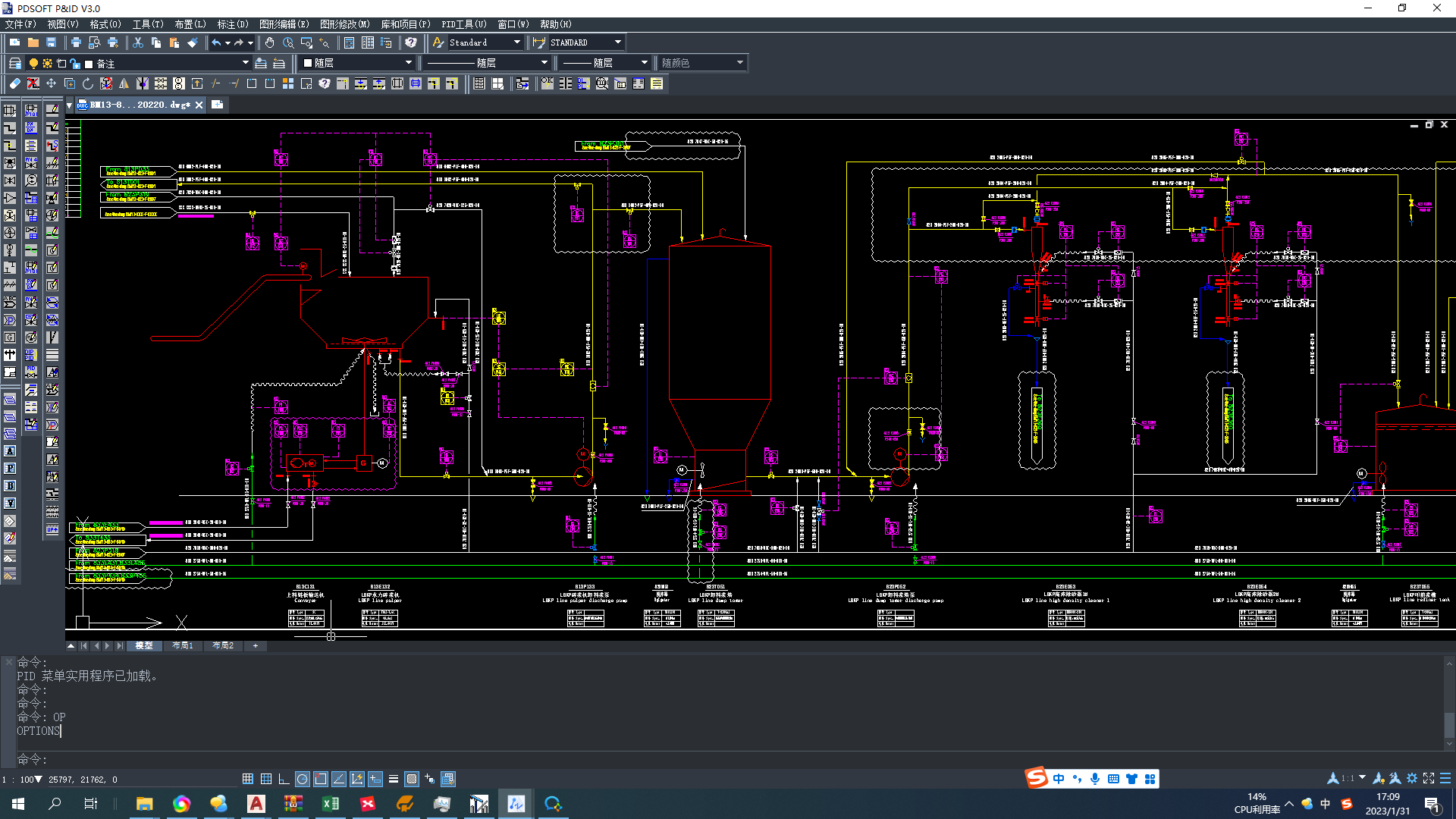

PDSOFT P&ID 工艺自控流程图设计系统 V3.0文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

PDSOFT P&ID能够实现快速绘制P&ID图,提供P&ID的参数化编辑、智能消隐、自动标注、材料表生成等功能。该系统绘制的P&ID图中的管道工艺属性可以导入到PDSOFT 3DPiping中,并能利用PDSOFT PipeChecking实现与三维管道模型的一致性检查。
文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

软件功能介绍文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

1. 符号库:符号库是软件的底层图形支持,包括了工艺流程图中用到的二维符号的建立和管理,工艺流程图中绘制的设备、元件、仪表等的图形都需要从符号库中取得。软件中包含了石油、化工、ISO和造纸的设备、元件、仪表符号。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

2. 参数库:参数库是软件的底层数据支持,他定义了工艺流程图中用到的各种设备、元件、仪表等的规格、型号等工程参数。所有在工艺流程图中绘制的设备、元件、仪表等的工程参数都要从参数库中取得。软件中包含了石油、化工、ISO和造纸的设备、元件、仪表的工程参数。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

3. 项目库:项目库管理P&ID图纸所属的项目及项目中的管线参数库。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

4. 图形绘制:图形绘制部分用于表达工艺流程图中的所有图形元素,包括其图形表示以及工程参数。这些图形元素有设备及、元件、信号线、仪表、管线、管线接续符、管线表、材料表、图框等。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

5. 图形编辑:绘制流程图一个主要的工作就是对已经绘制在图纸上的图形进行编辑工作,P&ID软件主要的编辑功能有删除、移动、拷贝、旋转、镜像、拉伸、修剪、打断、延伸、阵列、缩放、管线的倒角、炸开、管线的拆分和合并、管子的拆分和合并、信号线的拆分和合并、设备图形的在线编辑、关系的建立和断开、属性的修改、管线接续符的编辑、管线表编辑、材料表编辑、图框编辑等。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

6. 标注:主要的标注类型有:设备标注、元件标注、管线标注、设备参数表、元件参数表。文章源自云智数创-https://www.cidrg.cn/knowledge/146.html

7. 标注编辑:标注属性的修改、标注对齐、标注替换、标注附着、多标注位置调整、多管线自动标注。

8. 材料表:材料表用于产生工艺流程图中材料的统计工作,可以生成的表格有:管线表、材料表(包括设备表、阀门表、管道表、管件表、仪表表等表格)、物流代号表、自控字母符号表、自控图例符号表、阀门代号表。

9. 合法性检查:合法性检查功能用于检查出图形中的错误或设计不合理的地方,并自动修复。主要检查:拓扑连接关系的正确性、模型数据的正确性、物料流向的正确性等。

10. 转化CAD图纸为P&ID图:半自动转换已有的CAD图形为P&ID图形。

11. 与piping的接口:与piping的接口主要生成三个表格:管线参数表、工艺管道安装检查表、工艺设备参数检查表。

12. P&ID和Piping的一致性检查:与配管软件的流程复核,检查流程和配管是否一致。

13. 泵的扬程计算:根据输入的管道的长度、内径及管件型式、数量以及材质,再综合考虑液体的流速、粘度、密度以及位能、管件的阻力,根据流体力学原理计算流体所需要提供的机械能,由此确定泵的扬程。

软件主要特点

1. 丰富的符号库和参数库。

2. 强大的符号布置功能,可以布置设备、管线、元件、仪表、信号线等。

3. 灵活的编辑功能,和AutoCAD紧密集成,所有符号均支持AutoCAD的删除、移动、拷贝、旋转、镜像、拉伸、修剪、打断、延伸、阵列、缩放等编辑功能,会用AutoCAD就会用PDSOFT P&ID;同时提供P&ID所特有的编辑功能。

4. 强大的符号拖拽功能,全面支持AutoCAD的夹点拖动功能。

5. 设备的在线编辑。

6. 没有参数库也可以绘制P&ID图。

7. 插入符号时也可以修改参数库中的内容。

8. 一组对象的夹点移动、拷贝。

9.  编辑后元件的公称直径自动根据管子的公称直径匹配。

10. 自动上大小头。

11. 仪表回路的自动布置。

12. 动态属性提示。

13. 自动标注和手工标注并举。

14. 相交管线的自动断开,可以选择横断或竖断。

15. 不同图纸之间的拷贝。

16. 快速生成基于表格模板的管线表、材料表、图例符号表:自动对图纸中的设备、元件、仪表、管线等精确统计。

17. 灵活的表格模板定制,用户可以自由定义自己单位的材料表和管线表形式。

18. 半自动化的CAD图形转化。

19. 强大的符号库、参数库、管线库的建库功能,用户可以方便地进行符号编辑,并加入符号库中,同时建立参数库。

20. 和PDSOFT 3DPiping进行管线参数库的通信。

21. 强大的P&ID图和配管模型的相互检查。
